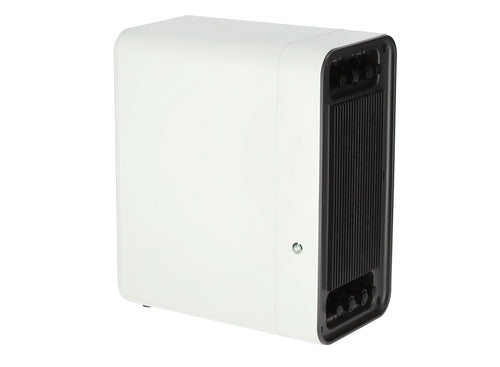

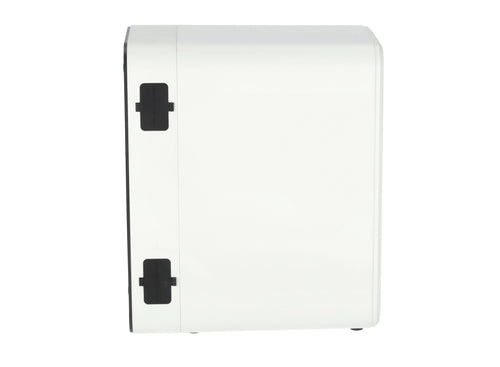

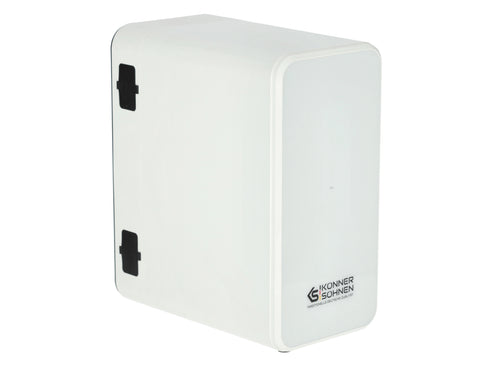

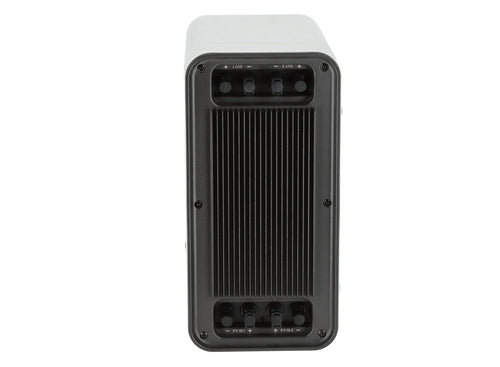

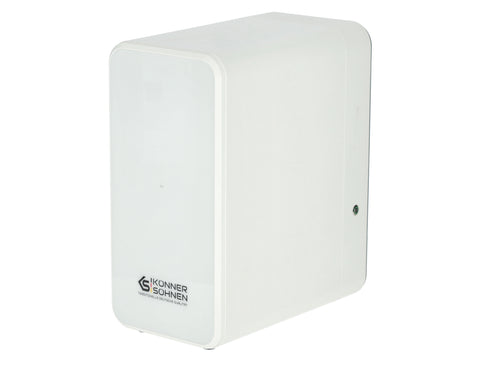

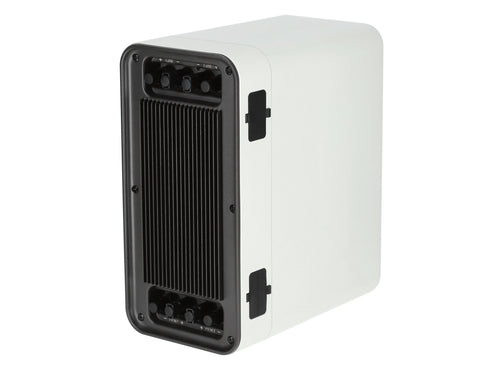

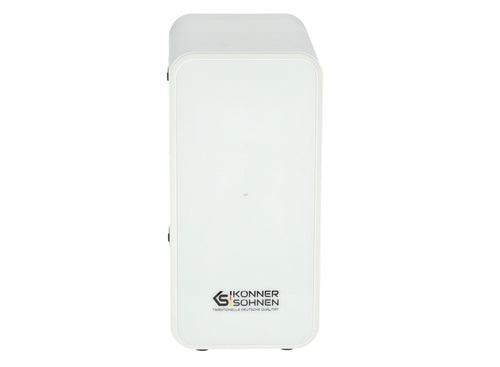

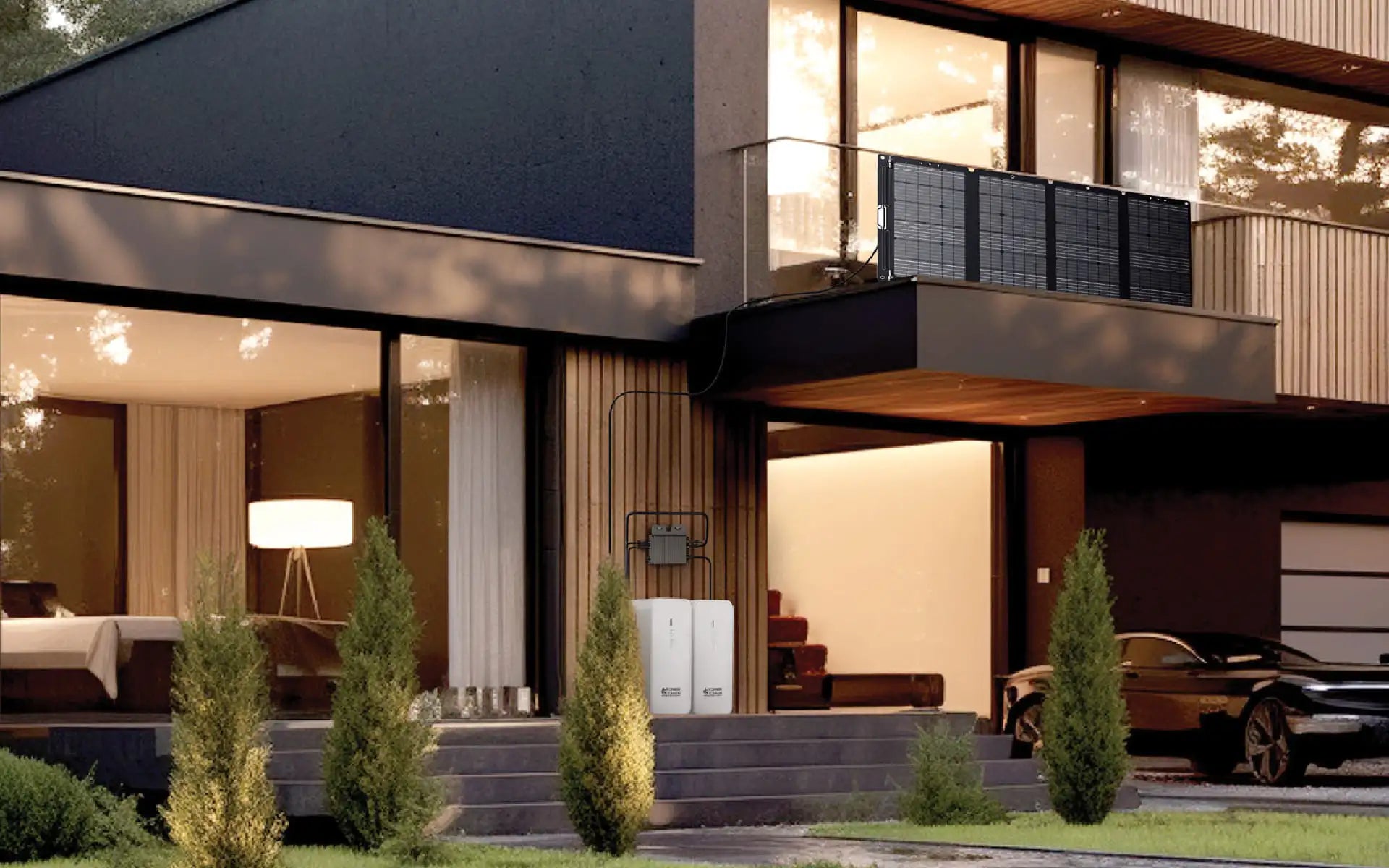

KS 2240BSB -akkusäilytysjärjestelmässä on 2 erillistä PV-tuloa (2 x MPPT) ja 2 erillistä lähtöä energianhallinnalla, mikä tekee siitä ihanteellisen lisäyksen parvekkeen aurinkosähköjärjestelmääsi.
Aurinkopaneelit on kytketty yksittäin akun varastoinnin jokaiseen PV-tuloon, ja sisäänrakennettu MPPT-säädin löytää kunkin moduulin maksimitehopisteen. Tämä on erityisen tärkeää, jos moduuleilla on erilaiset auringonsäteilyolosuhteet tai ne ovat varjostettuja. Tämä on merkittävä ero verrattuna akkuvarastoihin, joissa useita aurinkomoduuleja on kytketty rinnakkain tai sarjaan samaan MPPT:hen.
Yleensä on saatavilla kaksi tilaa:
"Lataa ja pura sitten" -tilassa akkukapasiteetti ladataan ensisijaisesti varmistamaan energian saatavuus illalla, jolloin sähkönkulutus on suurta jne.
Jos akku on täynnä, aurinkopaneelien energia ohjataan vastaaviin lähtöihin.
Jos aurinkopaneelien energia ei ole enää saatavilla, akku siirtyy purkaustilaan ja syöttää lähtöihin "Purkausasetuksissa" asetetun tehon. Kukin lähtö saa 50 % asetetusta tehosta.
Tämä jatkuu, kunnes asetettu purkaussyvyys (DOD) saavutetaan.
Kun asetettu DOD saavutetaan, lähdöt kytketään pois päältä.
Jos akun ei pitäisi purkautua enempää ennen seuraavaa aamua (kun aurinko paistaa jälleen), se siirtyy lataustilaan.
Akkusäilytys "Pass through" -tilassa latautuu vain, kun aurinkopaneelien energia ylittää asetetun lähtötehon.
Esimerkki 1: "Läpivienti"-tila on asetettu, ja lähtöteho on asetettu 100 W:iin:
Kaksi PV-tuloa ohitetaan, kunnes kokonaisteho saavuttaa asetetun arvon (tässä tapauksessa 100W yhteensä, 50W per lähtö). Jos tuloteho ylittää asetetun lähtötehon, vastaava PV-tulo siirtyy lataamaan akkua + lähtöä (vastaavasti asetetun lähtötehon mukaisesti, 50 % per lähtö). Kytkentä voi viivästyä, koska ohjelmisto toimii keskiarvoarvoilla.
Kuvassa 3 vasemmalta, 90W tulee PV1:stä ja lisäkseni 50W (puolet asetetusta 100W:sta) tulee PV2:sta. Jäljelle jäävä teho PV2:sta (noin 200W) varastoidaan akkuun. Kuvassa 4 vasemmalta, 50W (50% asetetusta lähtötehosta) tulee sekä PV1:stä että PV2:sta, ja loput varastoidaan akkuun.
Asetettu lähtöteho jakautuu aina tasaisesti kahden lähdön kesken, jolloin kumpaankin menee 50 %. Jos vain yhtä lähtöä käytetään, on käytettävissä vain 50 % asetetusta tehosta, ellei PV-tuloa ohiteta.

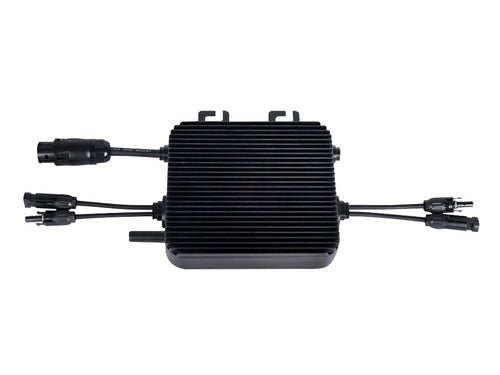

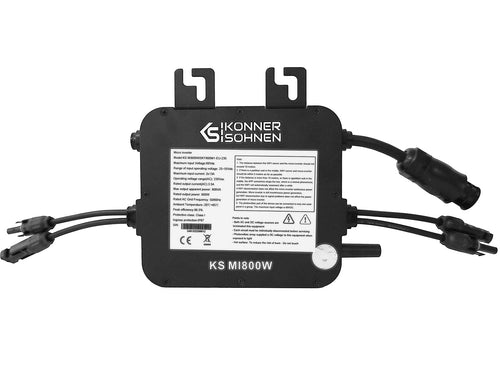

"Läpivienti"-tilassa vain ne PV-tulot, jotka on kytketty mikroinvertterin vastaaviin lähtöihin, ovat aktiivisia; muuten vastaava MPPT ei voi löytää maksimitehopistettä, koska kuorma puuttuu.
Jotta molemmat PV-tulot olisivat aktiivisia vain, kun kuorma on kytkettynä lähtöön, suosittelemme käyttämään "Lataa ja sitten pura" -tilaa. Esimerkiksi, kahden KS 2240BSB:n kanssa voit liittää 3 tai 4 aurinkopaneelia, joista jokainen voidaan hallita omalla MPPT:llä. Tämä olisi tarpeen, jos haluaisit asentaa aurinkopaneelit parvekkeen kolmelle sivulle, joilla olisi erilaiset säteilyolosuhteet.
