Az inverteres generátorok IT rendszerekként vannak tervezve, és alapvető védelmet nyújtanak az élő részek alapvető szigetelésével. A csatlakozókban található PE csapok ugyanúgy csatlakoznak a generátor testéhez, mint a földelő csavar. A csatlakozókban lévő két aktív érintkező egyenértékű, amíg egyik sincs földelve.
Az épületekben az áramellátás vészhelyzeti biztosítását általában TN rendszerként kell megvalósítani. Ebben az esetben a generátort és annak nullavezetőjét földelni kell. A generátor földelőcsavarját 6-10 mm²-es rézkábellel kell összekötni az épület fő földelő sínjével. Alternatív megoldásként külön földelő rendszert is ki lehet építeni a generátor számára. A generátor aljzatából érkező PE vezető a kapcsolószekrény földelőcsavarjához csatlakozik, amelyet viszont a fő földelő sínhez kell kötni. A generátor CEE aljzatából érkező N vezetőt a kapcsolószekrény csatlakozási pontjánál kell földelni. Ezt úgy lehet megvalósítani, hogy egy hidat helyezünk el az N és a PE között a generátor oldalán a kapcsoló átkapcsolójánál.

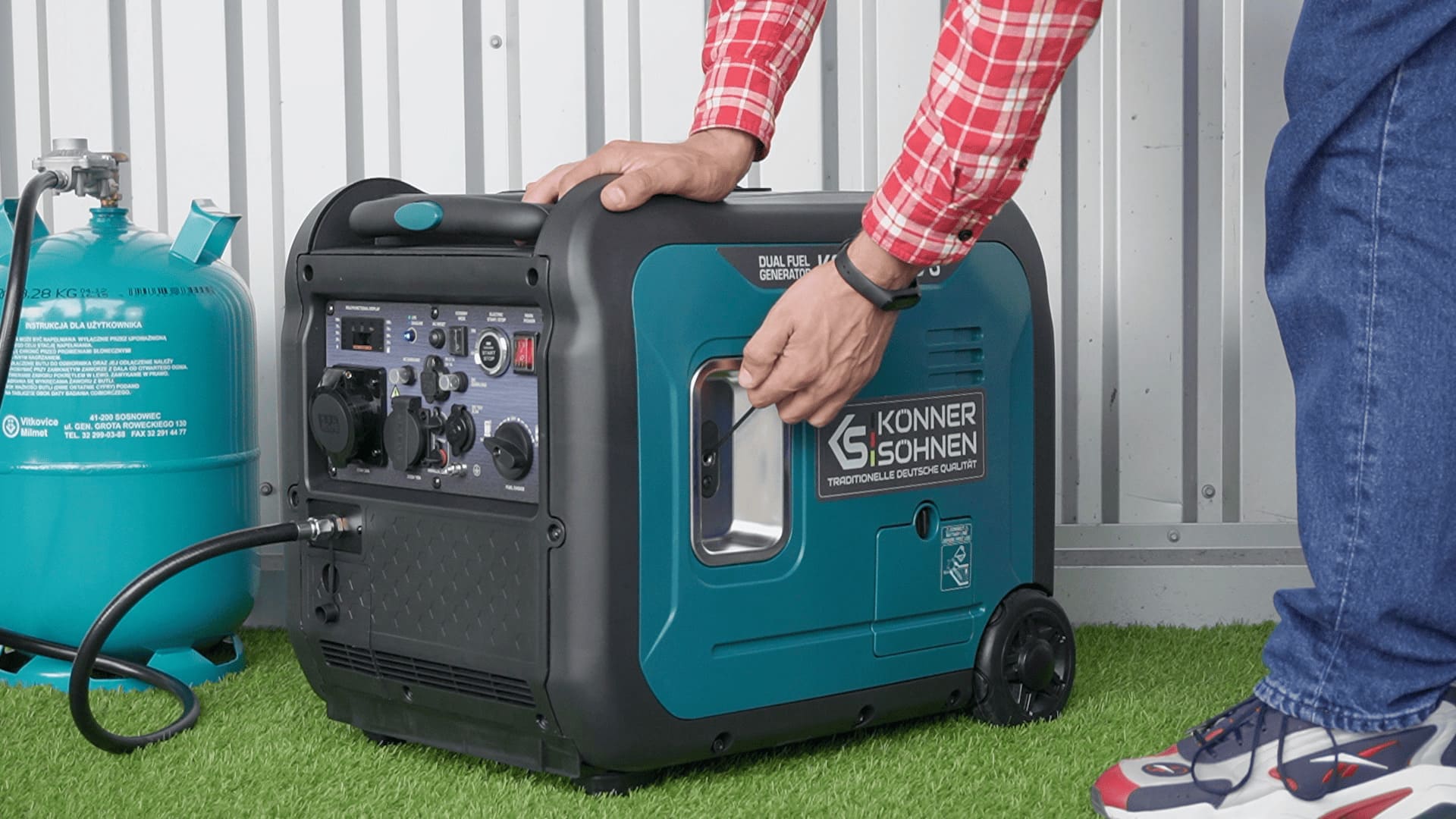

A Könner & Söhnen inverteres generátorai 230V-ot szolgáltatnak, és amennyiben a névleges és maximális teljesítmény betartásra kerül, használhatók 230V-os háztartási betáplálásra. Ez lehetővé teszi számukra, hogy szinte minden háztartási áramfogyasztót ellássanak.
Szükséges a háztartási elektromos készülékeimnek 230V vagy 400V? ?
A 400 V-os háromfázisú áramot általában csak azok az eszközök igénylik, amelyek forgó mezőt igényelnek. Ezek olyan energiafogyasztók, amelyek háromfázisú motorokkal rendelkeznek, mint például szerszámok, szivattyúk stb.
Az olyan áramfogyasztók, mint az elektromos tűzhely, a nagy teljesítményű átfolyós vízmelegítő, a ventilátoros fűtőtest, az elektromos kazán vagy a szauna, csak a terheléselosztás céljából vannak 3 fázisra csatlakoztatva a DNB hálózatban, és valójában 230V-os áramfogyasztók, amelyeket 230V-os generátorral lehet ellátni.
A 230V-os fogyasztókat, amelyek összteljesítménye meghaladja a 4,6 kVA-t, 3 fázisra kell csatlakoztatni a terheléselosztás érdekében, amikor a külső elektromos hálózatról üzemelnek. Vészhelyzeti áramellátás esetén, amikor kiegyensúlyozatlan terhelésű vészhelyzeti áramfejlesztőt használnak, 230V-tal kell ellátni őket, de nem szabad teljes teljesítményre hozni, hogy elkerüljék a nulla vezető túlterhelését.
Az olyan nagy teljesítményű fogyasztók, mint az elektromos tűzhelyek, általában 5 x 2,5 mm²-es rézkábellel vannak csatlakoztatva. Így, ha a generátor táplálja őket, egy pár főzőlap vagy egy főzőlap és egy elektromos sütő probléma nélkül üzemeltethető anélkül, hogy a tápkábel nullavezetőjét túlterhelné. Feltéve, hogy maga a generátor elegendő teljesítménnyel rendelkezik. Ugyanez vonatkozik az átfolyós vízmelegítőkre, ventilátoros fűtőtestekre, elektromos kazánokra, szaunákra stb., amelyek belső 230V-os fűtőelemekkel rendelkeznek, és valójában 230V-os teljesítményfogyasztók.
A hagyományos generátorokban (AVR-rel is) az áramot az alternátor tekercseléséből veszik, és a feszültség alakja a generátor kialakításától függően eltérő lehet.
A hagyományos szinkron generátor feszültségfrekvenciáját a motor sebessége határozza meg, amely a terheléstől függően ingadozhat. Az AVR az effektív feszültséget szabályozza, de nem a feszültséghullámformát, és az érzékeny áramfogyasztók számára a feszültséghullámforma különösen fontos.
Az inverteres generátorokban a feszültség elektronikusan keletkezik, és sokkal stabilabb alakú és paraméterű, ezért ajánlott érzékeny áramfogyasztók, például elektronikus eszközök, LED világítás stb. számára.
Feszültség (sárga) és áram (zöld) összehasonlítása egy inverter és egy hagyományos generátor esetében elektronikus terhelés alatt (kapcsolóüzemű tápegységgel rendelkező elektronikus eszköz):
Inverteres generátor
Hagyományos generátor
A hagyományos generátorok (még AVR-rel is) jelentős torzítást tapasztalnak nemlineáris terhelések esetén.
Megkérdezheti az adott elektronikus eszköz gyártójától, hogy az eszköz ellátható-e hagyományos generátorral, vagy feltétlenül inverteres feszültséget igényel, mivel csak a gyártó tudja pontosan, hogyan van felépítve az eszköze, és hogyan reagál a feszültséghullámforma torzulásaira.
Itt található a VDN irányelv szerinti ajánlott csatlakozási terv a házi betáplálásra a vészhelyzeti áramfejlesztőkkel rendelkező rendszerek tervezéséhez, építéséhez és üzemeltetéséhez:
Vészhelyzeti áramellátás 1-fázisú házi csatlakozással:
A generátorból érkező nullavezetőt és földelő vezetéket a kapcsolóberendezésnél kell összekötni. Ez egy TN rendszert hoz létre, ahol a generátor oldalán a nullavezető földelve van.
A generátor üzemeltetése összekötött semleges és PE vezetőkkel földelés nélkül személyi biztonsági okokból tilos. Ha ez hiányzik (pl. TT külső hálózati csatlakozás esetén), külön földelési rendszert kell telepíteni a generátorhoz. A generátor nullavezetőjét hasonló módon kell földelni, mint a közüzemi hálózat transzformátorállomás oldalán lévő nullavezetőt, hogy biztosítsák a vészhelyzeti áramellátást a TN rendszerben.
Vészhelyzeti áramellátás a ház számára 230V-os betáplálási aljzattal a külső falon:
Ez a csatlakozási lehetőség sokkal kevesebb erőfeszítést igényel, mint a generátor állandó telepítése, amelynek csak előnyei vannak ritka áramkimaradások esetén.
A ház elosztótáblájába egy átkapcsoló kapcsolót szerelnek be, és a generátor oldalán TN rendszert alakítanak ki (híd az N és a PE között). Rövidzárlat esetén (L a fogyasztó háza ellen) az áram a hídkapcsolaton keresztül áramlik a PE-től az N-ig, és a generátor megszakítója lekapcsol. A generátor földelőcsavarját vagy a ház földeléséhez kell csatlakoztatni az előre telepített rögzített földelési ponton keresztül, vagy egy speciálisan kialakított földelési rendszerhez. A generátor a betápláló dobozhoz egy szabványos hosszabbítókábellel csatlakoztatható (a csatlakozó típusának megfelelően). Nincs szükség állandó telepítésre; a generátort csak áramszünet esetén használják, és bármikor csatlakoztatható nagyobb erőfeszítés nélkül.
A második, ingyenes Schuko aljzat (2 aljzattal rendelkező modellek) azonnal megkapja a földelt nullavezetőt, miután az első aljzattól a betápláló aljzathoz vezető csatlakozókábel csatlakoztatva lett, mivel a generátor két aljzata párhuzamosan van összekötve.
Az ATS csatlakozással rendelkező generátorok egy megfelelő ATS doboz használatával automatikusan is indíthatók és leállíthatók.
Az ATS figyeli az L1 fázis "Városi áram" oldalán lévő feszültséget, és automatikusan elindítja a generátort "Auto" módban, amint a feszültség megszűnik. Miután a generátor elindult, ellenőrzi annak feszültségét, és csak ezután kapcsolja át a vészhelyzeti áramellátásra képes fogyasztók áramellátását a generátor oldalára. Amikor a feszültség visszatér a "Városi áram" oldalra, a "Terhelés kimenet" visszakapcsol a "Városi áram" oldalra, és a generátor leáll.
A hálózati leválasztás biztonságosan történik, és az összes pólusra, valamint a generátorból érkező nullavezetőre kiterjed, amelyet az ATS-nél (N és PE közötti híd) földelni kell, hogy a vészhelyzeti áramellátás ugyanabban a rendszerben (TN vagy TT) történjen, mint a külső elektromos hálózatból.
Ajánlott csatlakozási terv házi betáplálásra a VDN irányelv szerint a vészhelyzeti áramfejlesztő rendszerek tervezésére, építésére és üzemeltetésére a KS 8100iE ATSR modellhez KS ATS 4/25 Benzin Box-szal:
Ebben a változatban a vészhelyzeti áramra jogosult villamosenergia-fogyasztók az külső elektromos hálózatból fázisonként legfeljebb 25A-val, valamint a generátorból összesen legfeljebb 25A-val láthatók el árammal.
Ajánlott csatlakozási terv a házi betápláláshoz a VDN irányelvei szerint a vészhelyzeti áramfejlesztőkkel rendelkező rendszerek tervezésére, építésére és üzemeltetésére a KS 5500iE ATSR modellhez KS ATS 4/25 Inverter Box-szal:
Ha a jelenlegi igény (amikor a külső elektromos hálózatról üzemel) meghaladja a 25A-t fázisonként, további terhelésátkapcsolót kell használni:
Ebben a változatban a vészhelyzeti áram használatára jogosult fogyasztók az alkalmazott terhelésátkapcsoló szerint az külső hálózatból és a generátorból is elláthatók árammal, összesen legfeljebb 32 A-ig. Az LSS 2 névleges áramának meg kell felelnie a vészhelyzeti áram használatára tartósan jogosult fogyasztók teljesítményigényeinek.
Ajánlott csatlakozási terv 1-fázisú házi csatlakozáshoz:
Ebben a változatban a vészhelyzeti áramra jogosult villamosenergia-fogyasztók az külső elektromos hálózatból legfeljebb 50A, a generátorból pedig legfeljebb 32A árammal láthatók el.
A Könner & Söhnen inverteres generátorai elektronikus túlterhelés elleni védelemmel vannak felszerelve. Ha ez aktiválódik, le kell választania a túlzott terhelést, és meg kell nyomnia az "AC Reset" gombot az áramellátás helyreállításához.
A két aljzat, a CEE 230V 32A és a Schuko, párhuzamosan van csatlakoztatva. Mindkét aljzat PE érintkezői a generátor házához és a földelő csavarhoz vannak csatlakoztatva.
Az inverter modulba beépítették az elektronikus túlterhelés és rövidzárlat elleni védelmet.
Ez a védelem azonban nem védi magát az inverter modult, ha például a generátor párhuzamosan van csatlakoztatva más energiaforrásokkal, vagy ha olyan fogyasztókat lát el energiával, amelyek képesek energiát küldeni a generátor felé, például önindukció, beépített elektronikus fék stb. révén.
Generátoraink vészhelyzeti áramfejlesztők, és nem alkalmasak folyamatos, megszakítás nélküli üzemeltetésre.
Javasoljuk, hogy minden benzinmotoros generátorunkat legfeljebb 5 órán keresztül üzemeltesse, majd tartson 30-60 perces szünetet a lehűlés érdekében.
Az inverteres generátor ECO módját csak alacsonyabb terhelések esetén szabad használni. Ilyenkor a motor alacsonyabb fordulatszámon működik, és az inverter modul kondenzátorai alacsonyabb egyenfeszültséggel rendelkeznek, valamint kevesebb tárolt energiával, ami feszültségesést vagy torzulást okozhat az inverter modul szinuszhullám kimeneti feszültségében, ha például egyszerre 1-2 kW terhelést kapcsolnak be. A motornak bizonyos időre van szüksége ahhoz, hogy magasabb fordulatszámot érjen el, és elegendő energiát biztosítson az inverter modul számára. Normál módban az inverter modul kondenzátorai magasabb egyenfeszültséget tartanak fenn, így több tárolt energiával rendelkeznek a 230V kimeneti feszültség előállításához, és jobban megbirkóznak a bekapcsolt nagyobb terhelésekkel. A motor ECO módban is magasabb fordulatszámot ér el, hogy elegendő energiát biztosítson, és nagyobb terheléseknél alig van különbség az ECO és a NORMÁL mód között. Azonban, ha hirtelen nagy teljesítményű terhelést kapcsol be vagy ki ECO módban, az hibás működéshez vezethet, amit az okoz, hogy a kondenzátorokban nincs elegendő energia a gyorsan növekvő terhelés esetén, vagy a kondenzátorok feszültsége túl magas az ECO módhoz, amikor a terhelést kikapcsolják, mivel a motornak bizonyos időre van szüksége, hogy a sebességét a biztosítandó terheléshez igazítsa.
Fontos!
Egy generátort nem lehet a közüzemi hálózat helyettesítésére használni anélkül, hogy figyelembe vennénk a meglévő rendszert és annak elemeit, mivel a generátor önmagában egy különálló energiaforrást képvisel, amelynek jellemzői eltérnek a DSO hálózatétól.
A generátort nem szabad párhuzamosan csatlakoztatni egy hálózatra kapcsolt (grid-tie) inverterhez vagy más energiaforrásokhoz.
Felelősség kizárása:
Ez a kézikönyv csak útmutatóként szolgál, szemléltető jellegű, és az adott helyszíni körülményekhez és feltételekhez kell igazítani a telepítés során. A telepítést a vonatkozó szabványoknak és előírásoknak megfelelően kell elvégezni. Nem vállalunk felelősséget a helytelen telepítésekért és azok következményeiért.
