Generatoren van de bovengenoemde serie zijn ontworpen als mobiele stroomgeneratoren in een IT-systeem en bieden basisbescherming door middel van basisisolatie van de onder spanning staande delen. De PE-pinnen in de stopcontacten, evenals de aardschroef, zijn verbonden met de behuizing van de generator. Actieve L- en N-lijnen zijn losgekoppeld van de generatorbehuizing.
Noodstroomvoorziening in gebouwen moet over het algemeen worden uitgevoerd als een TN-systeem. In dit geval moet een TN-systeem worden geconstrueerd met de generator. De generator zelf en zijn nulleider moeten geaard zijn.
Meer informatie is te vinden in ons informatiemateriaal "TN-systeem voor thuisvoorziening met noodstroomgeneratoren".
Generatoren met Schuko-aansluitingen en CEE-aansluitingen met een 6h PE-positie zijn ontworpen als IT-systemen voor mobiel gebruik, maar kunnen over het algemeen ook worden gebruikt voor huishoudelijke stroomvoorziening. De voedingskabel tussen de generator en de overdrachtschakelaar kan worden beschouwd als een generator-uitgaande lijn, via welke de nulleider van de generator geaard kan worden. De generator zelf mag niet worden omgebouwd; het blijft een IT-systeem en kan indien nodig mobiel worden gebruikt, maar wordt onderdeel van het TN-systeem zodra het op het huis is aangesloten. De uitzondering hierop zijn permanent geïnstalleerde generatoren.
De generator (behuizing) moet geaard worden, hetzij via het aardsysteem van het gebouw, hetzij via een specifiek voor de generator ontworpen aardsysteem (aardpen, kruis-aardsysteem). De generator wordt geaard via de aardschroef. De PE-geleider van de voedingskabel alleen is niet voldoende om een betrouwbare aarding van de generator te garanderen.
De aardschroef op de generator moet worden verbonden met de hoofd-aardingsrail in het huis met een 6-10 mm² koperen kabel. Als deze ontbreekt, moet er een aardingssysteem voor de generator worden geïnstalleerd. De PE-geleider van de generatorsocket gaat naar de aardschroef in de verdeelkast, die op zijn beurt moet worden verbonden met de hoofd-aardingsrail. De N-geleider van de generatorsocket moet worden geaard op het aansluitpunt in de verdeelkast. Dit wordt gedaan door een jumper te plaatsen tussen N en PE aan de generatorzijde van de omschakelaar.

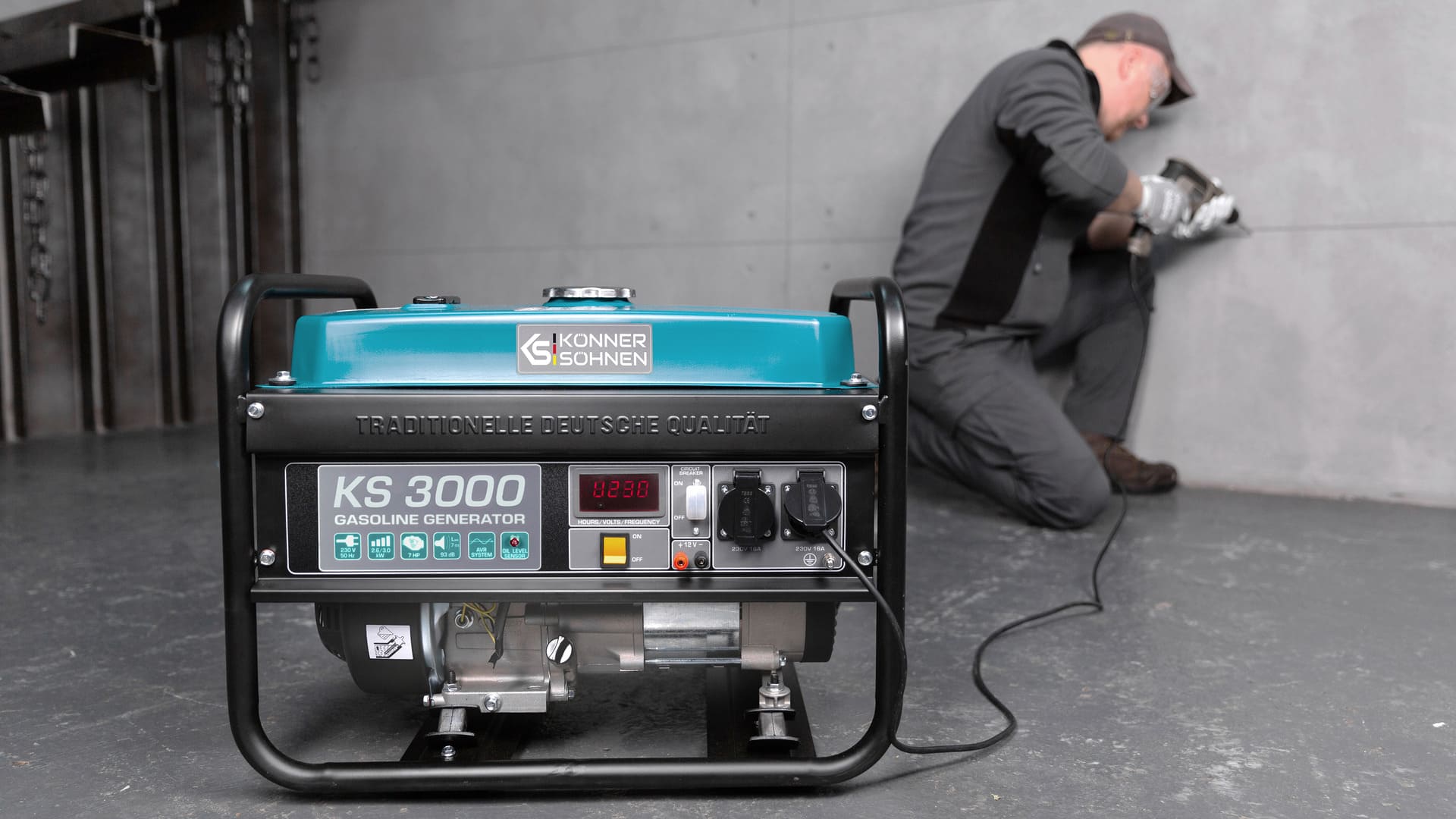

Modellen van de KS 2900, KS 3000, KS 3900, KS 5000 serie leveren 230V en kunnen worden gebruikt als noodstroomvoorziening voor 230V stroomverbruikers.
A 3-fase elektrische kookplaat is aangesloten op drie fasen, maar is meestal een 230V stroomverbruiker, met verwarmingselementen verdeeld in drie groepen voor belastingverdeling. Het kan worden gevoed door een enkele 230V fase van de generator. Het is echter belangrijk om ervoor te zorgen dat het totaal geactiveerde vermogen van de verwarmingselementen niet meer dan 1/3 van de aangesloten belasting bedraagt om overbelasting van de nulleider te voorkomen.
Meer informatie over 230V en 400V thuisvoorziening is te vinden in ons informatiemateriaal over het onderwerp "Noodstroomgenerator 230V of 400V".
Het is essentieel om aandacht te besteden aan het totale stroomverbruik van de actieve stroomverbruikers, zodat de generator of zijn Schuko-aansluiting (max. 16A) niet overbelast raakt.
Hier is het aanbevolen aansluitplan voor een huisinvoeding volgens de VDN-richtlijn voor de planning, bouw en exploitatie van systemen met noodstroomgeneratoren:
De Schuko-stekker kan op de generator worden omgekeerd zonder de fase en de nul in het huis te beïnvloeden, aangezien de twee stroomvoerende contacten in de Schuko-aansluiting gelijkwaardig zijn zolang geen van beide geaard is. De stroomonderbreker van de generator zal uitschakelen in het geval van een kortsluiting in de stroomverbruiker (L naar PE) in beide posities van de Schuko-stekker, aangezien N en PE extern zijn overbrugd.
Het tweede, gratis Schuko-stopcontact (modellen met 2 Schuko-stopcontacten) ontvangt de geaarde nuldraad onmiddellijk na het aansluiten van de kabel op de omschakelaar in het eerste stopcontact, aangezien de twee Schuko-stopcontacten parallel zijn verbonden.
Noodstroom voor huis met 230V invoeraansluiting op de buitenmuur :
Deze verbindingsoptie heeft veel voordelen. Een omschakelschakelaar wordt geïnstalleerd in de verdeelkast van het huis, en aan de generatorzijde wordt een TN-systeem geconstrueerd (brug tussen N en PE). In het geval van een kortsluiting (L tegen de behuizing van de stroomverbruiker), stroomt de stroom via de brug van PE naar N, en de installatieautomaat op de generator schakelt uit. De aarding van de generator moet worden verbonden met de aarding van het huis via het vooraf geïnstalleerde vaste aardingspunt of met een speciaal geconstrueerd aardingssysteem. De generator kan worden aangesloten op de invoerdoos met een standaard verlengkabel (geschikt voor het type stopcontact). Er is geen permanente installatie vereist; de generator wordt alleen gebruikt in geval van een stroomstoring en kan op elk moment zonder veel moeite worden aangesloten.
Wij raden aan om een koperen kabel met een doorsnede van 4-6 mm² per draad te gebruiken tussen de invoerkast en de omschakelaar, zodat u de mogelijkheid heeft om in de toekomst een krachtigere generator aan te sluiten.
De generator wordt gestart en de spanning wordt gecontroleerd voordat de belasting wordt aangesloten. De frequentie van een conventionele synchrone generator wordt geregeld door de motorsnelheid en kan variëren van 50 tot 53 Hz. Dit kan indien nodig worden aangepast met behulp van de stelschroef (de veerbelaste stelschroef boven de carburateur).
Gebruik vervolgens de omschakelaar om de stroomvoorziening van het huis over te schakelen naar de noodgenerator. Wanneer de stroom van het openbare net terugkeert, schakelt u de omschakelaar terug naar het openbare net. De generator kan worden gestopt.
De basislast van 100-200W (bijv. 2 x 100W gloeilampen of IR-lampen) dient om de niet-lineaire kleine stroomverbruikers in een huishouden in balans te brengen, zoals routers, satellietschakelaars, opladers voor mobiele telefoons, LED-verlichting, enz., die slechts een deel van de sinusgolf verbruiken en daardoor de spanning vervormen. Het is belangrijk om harmonischen te vermijden die schadelijk zijn voor de stroomverbruikers wanneer dergelijke stroomverbruikers de enige actieve in huis zijn.
De resistieve balanceringsbelasting belast de delen van de spanningssinusgolf die niet worden belast door niet-lineaire elektronische stroomverbruikers en dempt daardoor de harmonischen.
U kunt meer informatie over dit onderwerp vinden in ons informatiemateriaal over stroomgeneratoren en elektronische stroomverbruikers.
Spanning (geel) en stroom (groen) van een conventionele generator onder elektronische belasting zonder en met balancerende belasting (100W gloeilamp):
U kunt zien dat de storende harmonischen, gemarkeerd met de rode pijlen in de linkerafbeelding, veel kleiner zijn in de rechterafbeelding en dat de meeste elektronische modules dan zonder problemen functioneren.
In conventionele generatoren (inclusief die met AVR) wordt de stroom afgenomen van de alternatorwikkeling, en de spanningsgolfvorm kan afwijken van een sinusgolf, afhankelijk van het ontwerp van de generator en de aangesloten stroomverbruikers. De spanningsfrequentie van een conventionele synchrone generator wordt bepaald door de motorsnelheid, die kan fluctueren afhankelijk van de belasting. Een waarde van 50-53 Hz is toegestaan en valt binnen het tolerantiebereik.
U dient de fabrikant van het betreffende apparaat te vragen of u uw gevoelige apparaten met een conventionele generator mag voeden, aangezien dit uitsluitend kan afhangen van het ontwerp van het apparaat.
De in dit artikel beschreven generatoren zijn noodstroomgeneratoren en zijn niet geschikt voor continu gebruik. Wij raden aan om al onze benzinegeneratoren tot 5-6 uur te laten draaien (afhankelijk van de belasting en de buitentemperatuur), maar daarna een pauze van 30-60 minuten te nemen om af te koelen.
Vrijwaring:
Deze handleiding is uitsluitend bedoeld als een leidraad, is illustratief en moet worden aangepast aan de specifieke omstandigheden en voorwaarden ter plaatse tijdens de installatie. De installatie zelf moet worden uitgevoerd in overeenstemming met alle normen en voorschriften. Wij aanvaarden geen verantwoordelijkheid voor onjuiste installaties en de gevolgen daarvan.
